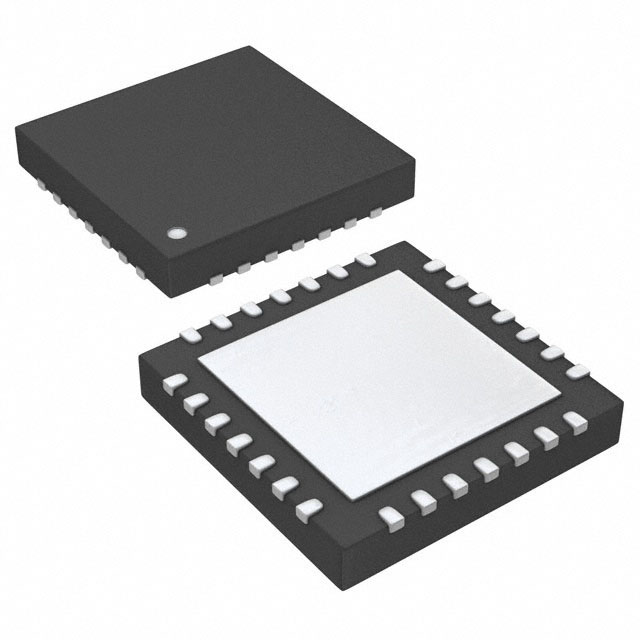

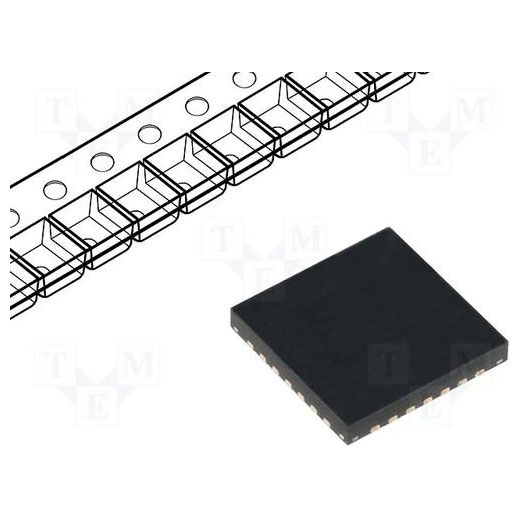

XT-ShenZhen آپ کو ENC28J60-I/ML کے متعلقہ پیرامیٹرز متعارف کراتا ہے۔ امید ہے کہ یہ آپ کے لئے مددگار ہے! ENC28J60-I/ML ڈیوائس ایک مائیکروچپ اسٹینڈ اکیلے ایتھرنیٹ کنٹرولر ہے جس میں ایک SPI انٹرفیس ہے جس میں انڈسٹری کا معیاری سیریل پیریفرل انٹرفیس (SPI) شامل ہے۔ مائکروچپ نے اسے خاص طور پر کسی بھی SPI سے لیس کنٹرولر کے ایتھرنیٹ نیٹ ورک انٹرفیس کے لیے ڈیزائن کیا ہے۔ ہم صارفین کی ضروریات کو حل کرنے اور صارفین کو فراہمی کے مسئلے پر قابو پانے میں مدد کرنے کے لیے پرعزم ہیں! ہم 24 گھنٹوں کے اندر ہر صارف کے ذریعہ چھوڑے گئے سوالات کا جواب دیں گے!
XT-ShenZhen کے متعلقہ پیرامیٹرز متعارف کرایاENC28J60-I/MLآپ کو امید ہے کہ یہ آپ کے لئے مددگار ہے! دیENC28J60-I/MLڈیوائس ایک مائیکروچپ اسٹینڈ اکیلے ایتھرنیٹ کنٹرولر ہے جس میں ایک SPI انٹرفیس ہے جس میں انڈسٹری کا معیاری سیریل پیریفرل انٹرفیس (SPI) شامل ہے۔ مائکروچپ نے اسے خاص طور پر کسی بھی SPI سے لیس کنٹرولر کے ایتھرنیٹ نیٹ ورک انٹرفیس کے لیے ڈیزائن کیا ہے۔ ہم صارفین کی ضروریات کو حل کرنے اور صارفین کو فراہمی کے مسئلے پر قابو پانے میں مدد کرنے کے لیے پرعزم ہیں! ہم 24 گھنٹوں کے اندر ہر صارف کے ذریعہ چھوڑے گئے سوالات کا جواب دیں گے!
دیENC28J60-I/MLڈیوائس تمام IEEE 802.3 وضاحتوں کے مطابق ہے۔
دیENC28J60-I/MLڈیوائس متعدد پیکٹ فلٹرنگ اسکیموں کو ملا کر آنے والے پیکٹوں کو محدود کرتی ہے۔ یہ مختلف نیٹ ورک پروٹوکولز کے لیے تیز رفتار ڈیٹا تھرو پٹ اور ہارڈویئر کی مدد سے چیکسم کیلکولیشن کے لیے ایک اندرونی DMA ماڈیول بھی فراہم کرتا ہے۔
دیENC28J60-I/MLڈیوائس میزبان کنٹرولر کے ساتھ انٹرپٹ پن اور SPI کے ذریعے 20 میگا ہرٹز تک گھڑی کی تعدد کے ساتھ بات چیت کرتی ہے۔ کا استعمال کرتے ہوئےENC28J60-I/MLمائیکرو کنٹرولر کو ایتھرنیٹ سے جوڑنے کے لیے ڈیوائس کو صرف دو پلس ٹرانسفارمرز اور چند غیر فعال اجزاء کی ضرورت ہوتی ہے۔
دیENC28J60-I/MLڈیوائس سات اہم فنکشنل بلاکس پر مشتمل ہے:
1. میزبان کنٹرولر اور ENC28J 60 کے درمیان مواصلاتی چینل کے طور پر استعمال ہونے والا ایک SPI انٹرفیس۔
2. ENC28J60 کو کنٹرول کرنے اور اس کی نگرانی کے لیے کنٹرول رجسٹر۔
3. پیکٹ وصول کرنے اور بھیجنے کے لیے ڈوئل پورٹ ریم بفر۔
4. آربیٹر جو ڈی ایم اے سے درخواست کرنے پر RAM بفرز تک رسائی کو کنٹرول کرتا ہے، بلاکس کو منتقل اور وصول کرتا ہے۔
5. ایس پی آئی انٹرفیس کے ذریعے موصول ہونے والے ڈیٹا اور کمانڈز کے لیے بس انٹرفیس کی وضاحت کریں۔
6. ایک MAC (میڈیا ایکسیس کنٹرول) ماڈیول جو IEEE 802.3 کے مطابق MAC منطق کو نافذ کرتا ہے۔
7. PHY (فزیکل پرت) ماڈیول، جو بٹی ہوئی جوڑی کے انٹرفیس پر اینالاگ ڈیٹا کو انکوڈ اور ڈی کوڈ کرتا ہے۔
ایتھرنیٹ کنٹرولر کی خصوصیات
IEEE 802.3â¢مطابق ایتھرنیٹ کنٹرولر
10/100/1000Base-T نیٹ ورکس کے ساتھ مکمل طور پر ہم آہنگ
â¢انٹیگریٹڈ MAC اور 10Base-T PHY
خودکار قطبیت کا پتہ لگانے اور درست کرنے کے ساتھ 1 10Base-T پورٹ کو سپورٹ کرتا ہے
â¢فل ڈوپلیکس اور ہاف ڈوپلیکس موڈز کو سپورٹ کرتا ہے۔
â¢تصادم کی صورت میں قابل پروگرام خودکار ری ٹرانسمیشن
â¢پروگرام قابل پیڈنگ اور CRC جنریشن
â¢غلط پیکٹوں کا قابل پروگرام خودکار مسترد
20 میگاہرٹز تک گھڑی کی رفتار کے ساتھ ایس پی آئی انٹرفیس
فزیکل لیئر (PHY) کی خصوصیات
â¢لوپ بیک موڈ
لنک، TX، RX، تصادم اور مکمل/نصف ڈوپلیکس اسٹیٹس کے لیے دو قابل پروگرام LED آؤٹ پٹ
کام
چھ مداخلتی ذرائع اور ایک رکاوٹ آؤٹ پٹ پن
â¢25 میگاہرٹز کلاک ان پٹ کی ضرورت
قابل پروگرام پری اسکیلر کے ساتھ کلاک آؤٹ پٹ پن
5V برداشت کرنے والا ان پٹ
|
پروڈکٹ کے پیرامیٹرز
|
تعدد |
25.0 میگاہرٹز |
|
کرنٹ کی فراہمی |
160 ایم اے |
|
|
ڈیٹا کی شرح |
10.0 ایم بی پی ایس |
|
|
فلیش میموری کی صلاحیت |
8000 B |
|
|
پاور سپلائی وولٹیج (زیادہ سے زیادہ) |
3.6 وی |
|
|
پاور سپلائی وولٹیج (منٹ) |
3.1 وی |
|
|
آپریٹنگ درجہ حرارت (زیادہ سے زیادہ) |
85â |
|
|
کام کرنے کا درجہ حرارت (منٹ) |
-40â |
|
|
پنوں کی تعداد |
28 |
|
|
پیکج |
QFN-28 |
سوال: کیا آپ تاجر یا صنعت کار ہیں؟
A: جی ہاں، ہم تاجر ہیں. زیادہ تر مصنوعات جو ہم فروخت کرتے ہیں وہ براہ راست فیکٹری سے خریدی جاتی ہیں۔
سوال: آپ کی کمپنی کہاں واقع ہے؟
A: ہماری کمپنی شینزین، چین میں رجسٹرڈ ہے۔
سوال: کیا آپ کی ترسیل تیز ہے؟
A: ہاں، ہمارے پاس اپنا گودام ہے اور زیادہ تر سامان اسٹاک میں ہے۔ جتنی جلدی ممکن ہو اسی دن کی ترسیل۔
