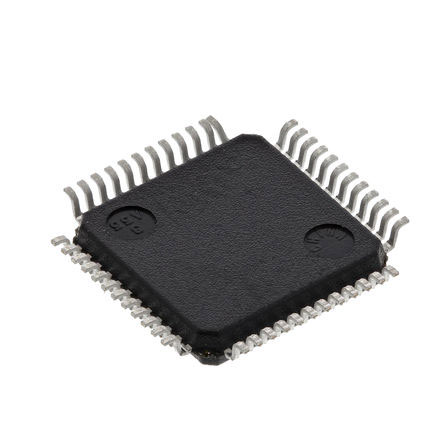

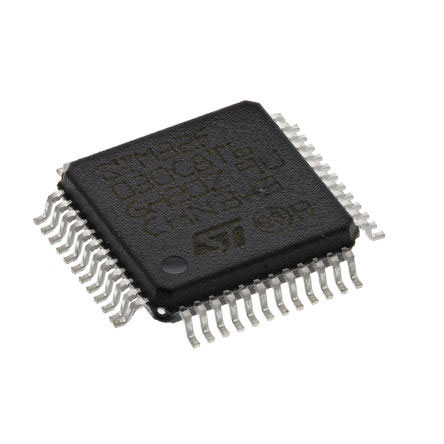

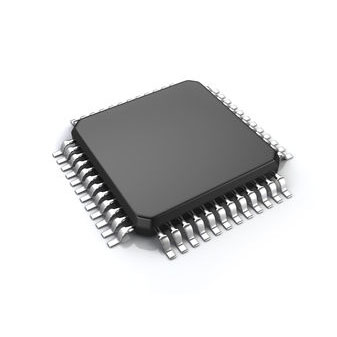

XT-ShenZhen® آپ کو STM32F030C8T6 مائکرو کنٹرولر کے بارے میں معلومات فراہم کرتا ہے، مجھے امید ہے کہ یہ آپ کی مدد کرے گا! STM32F030C8T6 مائیکرو کنٹرولر مائیکرو کنٹرولرز کی STM32F03 سیریز میں سے ایک ہے، STMicroelectronics ARM Cortex-M0 پر مبنی مائیکرو کنٹرولرز کی STM32F0 سیریز، بشمول انٹری لیول ARM Cortex⢠M0 32-bit ایک کم پاور ایپلی کیشن کے لیے موزوں ہے . اگر آپ کو ضرورت ہے تو، ہم آپ کو خلوص دل سے ہمارے ساتھ تعاون کرنے کی دعوت دیتے ہیں، ہم آپ کو اعلیٰ معیار کی مصنوعات فراہم کریں گے اور گھر سے دور گھر کی خدمت کریں گے!
دیTPS54331DRڈیوائس ایک 28V، 3A نان سنکرونس بک کنورٹر ہے جو کم RDS(آن) ہائی سائیڈ MOSFET کو مربوط کرتا ہے۔ پلس سکپنگ ایکو موڈ فیچر کی خودکار ایکٹیویشن قابل بناتی ہے۔TPS54331DRہلکے بوجھ کے حالات میں کارکردگی کو بہتر بنانے کے لیے آلہ۔ اس کے علاوہ، دیTPS54331DRڈیوائس کا 1µA شٹ ڈاؤن سپلائی کرنٹ اسے بیٹری سے چلنے والی ایپلیکیشنز کے لیے مفید بناتا ہے۔
بیرونی معاوضے کے حسابات کو کرنٹ موڈ کنٹرول کے تحت اندرونی ڈھلوان معاوضے کے ساتھ آسان بنایا جاتا ہے، جبکہ سیرامک آؤٹ پٹ کیپسیٹرز کے استعمال کی اجازت دیتے ہوئے اجزاء کی تعداد کو کم کیا جاتا ہے۔
ایک ریزسٹر ڈیوائیڈر ان پٹ انڈر وولٹیج لاک آؤٹ کے ہسٹریسس کو پروگرام کرتا ہے۔ اوور وولٹیج عارضی تحفظ سرکٹری شروع کے دوران اور عارضی حالات کے دوران وولٹیج اوور شوٹ کو محدود کرتی ہے۔ ایک سائیکل بہ سائیکل موجودہ حد کی اسکیم، فریکوئنسی فولڈ بیک، اور تھرمل شٹ ڈاؤن فیچرز ڈیوائس اور لوڈ کو اوورلوڈ حالات سے بچاتے ہیں۔
دیTPS54331DRڈیوائس 8-لیڈ SOIC اور 8-لیڈ SOPOWERPAD پیکجوں میں دستیاب ہے جو اندرونی طور پر بہتر تھرمل کارکردگی کے لیے موزوں ہیں۔
دیTPS54331DRڈیوائس صارفین کی ایپلی کیشنز جیسے سیٹ ٹاپ باکسز، سی پی ای آلات، LCD ڈسپلے، پیری فیرلز اور بیٹری چارجرز، صنعتی اور آٹوموٹیو آڈیو پاور سپلائیز اور 5V، 12V، 24V تقسیم شدہ پاور سسٹمز کے لیے موزوں ہے۔
3.5V سے 28 ان پٹ وولٹیج کی حد
â¢ایڈجسٹ ایبل آؤٹ پٹ وولٹیج 0.8V⢠تک نیچے
مربوط 80mΩhigh-side MOSFET 3A تک مسلسل آؤٹ پٹ کرنٹ کو سپورٹ کرتا ہے
پلس سکپنگ پاور سیونگ موڈ کا استعمال کرتے ہوئے ہلکے بوجھ کے حالات میں اعلی کارکردگی
570 kHz فکسڈ سوئچنگ فریکوئنسی
â¢1µA شٹ ڈاؤن خاموش کرنٹ (ٹائپ)
â¢انرش کرنٹ کو محدود کرنے کے لیے ایڈجسٹ سست آغاز
â¢پروگرام قابل UVLO حد
اوور وولٹیج عارضی تحفظ
⢠سائیکل بہ سائیکل موجودہ حد، فریکوئنسی فولڈ بیک اور تھرمل شٹ ڈاؤن تحفظ
â¢استعمال میں آسان SOIC8 پیکیج یا تھرمل طور پر بہتر SOIC8PowerPADâ¢پیکیج میں دستیاب ہے۔
ویبینچ کے ساتھ اپنی مرضی کے مطابق ڈیزائن بنانے کے لیے TPS54331 کا استعمال کریں۔
|
تکنیکی پیرامیٹر |
آؤٹ پٹ پورٹس کی تعداد |
1 |
|
پرسکون کرنٹ |
110μA |
|
|
آن آف لیول |
570å赫 |
|
|
ان پٹ وولٹیج (زیادہ سے زیادہ) |
28V |
|
|
ان پٹ وولٹیج (کم سے کم) |
3.5V |
|
|
آؤٹ پٹ وولٹیج (زیادہ سے زیادہ) |
25V |
|
|
آؤٹ پٹ وولٹیج (منٹ) |
800mA 3A |
|
|
آؤٹ پٹ کرنٹ |
150â |
|
|
کام کرنے کا درجہ حرارت (زیادہ سے زیادہ) |
-40â |
|
|
کام کرنے کا درجہ حرارت (منٹ) |
8 |
|
|
پنوں کی تعداد |
SOIC-8 |
